Дозатор жидкого инокулянта

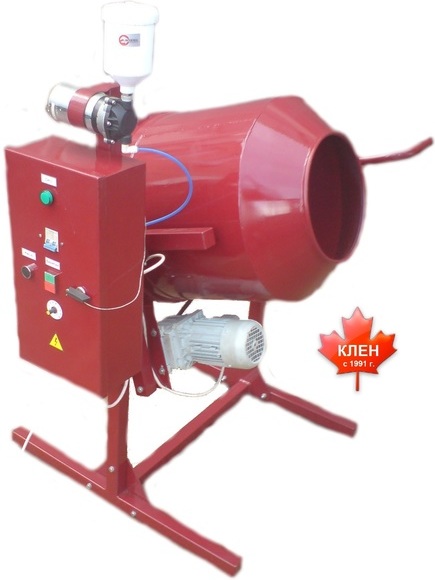

У протравливателя-инкрустатора Клен-ПСБ-10 есть отдельный узел, который отвечает за раствор, - бак-дозатор жидкого инокулянта. Он держит запас рабочего раствора и отправляет его на распылитель машины, выдерживая заданный расход. По паспорту в комплект поставки протравливателя входит один такой узел. Бывает, что его мало: если за один проход на семена надо нанести два разных состава или если обработка должна идти без остановок, отдельно ставят второй.

Почему дозирование вынесено в отдельный узел

Напомним, как идет обработка. Распылитель в приемной воронке наносит препарат. Затем барабан вращается, семена в нем перемешиваются, и состав распределяется по поверхности. Равномерность, таким образом, обеспечивает барабан. А вот сколько препарата придется на тонну семян, зависит только от того, сколько его пришло на распылитель за единицу времени. Из этого вытекают две задачи бак-дозатора: суспензия не должна осесть за смену, а расход должен быть одним и тем же при полном и при почти пустом баке.

Устройство

• Пластиковый бак для препарата на 200 л. Установлен на сварной раме.
• Миксер погружной. Работает в баке постоянно: раствор перемешивается, суспензия не садится на дно, концентрация от начала смены к ее концу не меняется.
• Насос-дозатор перистальтического типа с шаговым двигателем. За расход отвечает он.
• Пульт управления. На нем 4-разрядный светодиодный индикатор и четыре кнопки.

Бак в сборе занимает 750 x 755 x 1400 мм. Масса бака-дозатора - не более 20 кг. Тянуть к узлу отдельное питание не нужно: пульт бак-дозатора соединяют с пультом управления протравливателя, и запитан узел от той же сети, что Клен-ПСБ-10, - 3-фазной, 380 В.

Как задают и проверяют расход

Диапазон, в котором расход задается с пульта, - 0,0-99,9 л/ч. Младший разряд индикатора показывает десятые: 0,1 л препарата за час. Иначе говоря, норму можно выставить с точностью до десятых долей литра. Пульт работает в двух режимах. «Работа» - это подача по заданному значению, пока идет протравливание. «Тарировка» - это калибровка, при которой показание индикатора сравнивают с фактической подачей насоса.

Сама норма расхода рабочего раствора - дело агронома-семеновода. Он определяет ее под культуру, препарат и производительность линии; порядок расчета описан в отдельной статье. От дозатора требуется одно - не отпускать выставленное значение. В том числе в тот момент, когда меняют наклон рамы, а с ним и время, которое семена находятся в барабане.

Когда одного бака мало

Вторая емкость поставляется с собственным насосом-дозатором. Берут ее в двух случаях.

• Двухкомпонентная обработка. Нередко бывает, что фунгицидный препарат нельзя смешивать с жидким инокулянтом в одной емкости. Да и нормы расхода у этих составов разные. Тогда каждому дают свой бак и свою дозировку, а оба препарата семена получают за один проход через барабан.
• Непрерывное протравливание. Пока первый бак работает на партию, во втором успевают приготовить следующий замес. Линия не стоит в ожидании раствора, поэтому фактическая производительность ближе к паспортным 10 т/ч.

Если бак-дозаторов два, на протравливатель дополнительно ставят второй распылитель. Сама машина та же, обе комплектации собираются на ней. Цены на оба варианта смотрите на странице линии протравливания.

Второй бак в липецком хозяйстве

Когда через протравливатель потоком идут семена озимой пшеницы или ячменя - основных зерновых Липецкой области, - второй бак пригодится для работы без остановок: линия не ждет, пока приготовят раствор. Узел небольшой, не более 20 кг, и докупить его можно к уже работающей машине. Отправляем бак-дозатор из Луганска транспортной компанией на терминал в Липецке (Промышленный проезд, вл. 1) или сразу в хозяйство.

Заказ

Первый бак-дозатор отдельной строкой в заказе не идет: он поставляется в составе изделия - с протравливателем и руководством по эксплуатации. Второй добавляют либо сразу, при заказе линии, либо позже, к уже работающей машине. Его ставят рядом с протравливателем и подключают к пульту управления машины.

Хватит одного бака или потребуется второй, зависит от культуры, планируемой производительности и препаратов, которые вы будете вносить. Сообщите нам эти данные - подберем комплектацию. Оборудование выпускает завод в Луганске.
