Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - барабанный протравливатель-инкрустатор для влажной обработки семян. Машина стационарная и работает непрерывно: препарат наносится на зерно, пока оно движется потоком. Порций здесь нет, и останавливаться ради загрузки и выгрузки камеры не приходится.

В паспорте стоит до 10 т/ч на протравливании. Эту производительность замеряли на пшенице, семена которой имеют плотность не менее 780 кг/куб. м. Инкрустирование идет медленнее - до 2 т/ч по паспорту, потому что раствора расходуется больше и пленка должна успеть закрепиться на оболочке. Машине нужна трехфазная сеть 380 В. Потребляет она не более 1,9 кВт, а весит вместе с баком 506 кг.

По каким культурам работает

По зерновым и зернобобовым, масличным и техническим. Особо отметим сою, горох и чечевицу. Оболочка у крупносемянных бобовых трескается, если перемешивать их жестко, а в ПСБ-10 такого воздействия нет. Кукурузу и подсолнечник (в том числе семенные фракции после калибровки), рапс и пшеницу машина обрабатывает так же бережно.

Когда меняется культура или сорт, промывают гидросистему и барабан; это недолгая операция.

Для совсем малых партий - когда счет идет на килограммы, как в селекционном питомнике, на опытной делянке или при подборе режима перед потоком, - завод делает лабораторный Клен-ПСБ-0,01.

ПСБ-10 в Липецкой области: осенний и весенний сев

Почти весь набор культур, которые сеют липецкие хозяйства, есть в этом перечне: пшеница, рапс, кукуруза и подсолнечник названы прямо, ячмень относится к зерновым. Так что машина занята не один раз в году - перед осенним севом через нее идут семена озимой пшеницы, весной приходит очередь яровых культур, а между ними нужна только промывка. Забрать протравливатель можно на терминале транспортной компании в Липецке (Промышленный проезд, вл. 1), куда он приходит из Луганска, либо мы довезем его до хозяйства.

Устройство и ход обработки

Первый контакт с препаратом происходит на входе, до барабана: в приемной воронке стоит распылитель. Он смачивает поток, пока семена сыплются россыпью, а не лежат слежавшимся слоем.

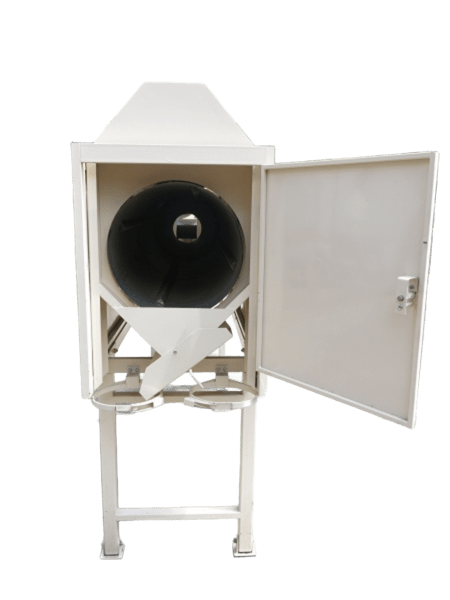

После воронки семена оказываются во вращающемся барабане, его диаметр - 750 мм. Они перемешиваются одно с другим, и препарат растягивается по каждому зерну. Перемешивает только сам барабан своим вращением: в зоне обработки нет ни отдельного шнека, ни вала с лопастями. Машину выпускают в исполнении, которое не травмирует семена.

Подачей препарата из бака в гидросистему занят насос - перистальтический, с шаговым двигателем. По паспорту он регулируется от 0,0 до 99,9 л/ч. В 200-литровом баке рабочего раствора все время крутится погружной миксер, так что раствор не расслаивается и последняя тонна партии получает ту же концентрацию, что и первая.

Время обработки меняют механически, наклоняя раму барабана - ее опоры регулируются. При более пологой оси зерно идет через машину дольше, и обработка получается полнее. За настройкой следит агроном-семеновод. Подачу препарата пересчитывают, исходя из фактической производительности, и корректируют уже во время работы.

Пульт дозатора

Дозатор бака препарата управляется с отдельного блока. На нем четырехразрядный светодиодный индикатор и четыре кнопки, а режимов всего два: «Работа» и «Тарировка». Норма выставляется с шагом 0,1 л/ч - значит, на следующей партии можно задать ровно ту же. Препараты отличаются по вязкости и плотности, поэтому и нужна тарировка: после нее показания соответствуют реальной подаче конкретного раствора. Подробнее об устройстве и настройке узла - на странице бак-дозатора.

Когда нужен второй бак-дозатор

Базовая комплектация - один бак объемом 200 л. Если состав двухкомпонентный, к протравливателю добавляют второй бак и еще один распылитель. Получается два контура: первый подает средство защиты, второй - жидкий инокулянт, причем каждый дозируется отдельно и по своей норме.

Что входит в поставку

В паспорте перечислено, что получает покупатель:

• протравливатель-инкрустатор - 1 шт.;
• бак-дозатор - 1 шт.;
• руководство по эксплуатации - 1 шт.

Сам протравливатель - это рама (сварная, с ограждающей конструкцией), барабан, который вращается на клиноременном подвесе, с блоком привода, устройства загрузки и разгрузки, гидросистема - трубопроводы и распылитель, пластиковый бак на собственной сварной раме, миксер, насос-дозатор и пульты управления.

Работа в линии и без нее

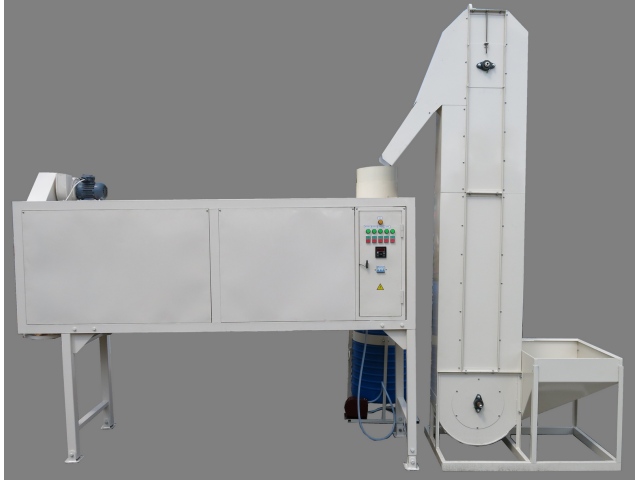

Протравливатель способен работать сам по себе, однако лучше всего он показывает себя внутри линии протравливания семян. В ней семена загружаются, обрабатываются и затариваются одним потоком, ручной перевалки нет.

Чтобы результат был ровным, барабан должен получать семена равномерно - это главное. В паспорте есть прямое указание на случай работы вне механизированной линии: подачу лучше вести тихоходной норией, а брать материал из промежуточного бункера. Нория НЗ-10 не бьет семена и дает стабильный поток, бункер же убирает провалы в подаче, иначе доза препарата на тонну гуляет.

С выгрузки поток забирает вторая нория, за ней идет устройство загрузки биг-бэг. Так обработанные семена попадают прямо в контейнер, и ни лопата, ни напольное хранение не нужны. Комплект ставят на ровный пол цеха - бетон или асфальт, фундамент под него не делают.

Видео

Продаем по заводским ценам, гарантия на эксплуатацию - 18 месяцев. Обслуживает машину завод - и в гарантийный срок, и после него, запчасти поставляет он же. Для подбора нам нужно знать культуру, объем партии, препарат и то, куда семена отправляются после обработки. Тогда станет понятно, один бак-дозатор ставить или два, нужны ли нория с промежуточным бункером и узел загрузки биг-бэгов, - и мы сообщим стоимость и срок поставки.
