Нория тихоходная НЗ-10

Тихоходная нория НЗ-10 завода «Клен» относится к ковшовым элеваторам. Ее дело - поднимать по вертикали зерно, семена и прочие мелкие сыпучие материалы. Паспортная производительность, до 10 т/ч, указана для пшеницы, влажность которой не превышает 15%. Питается нория от сети 380 В при установленной мощности 1,5 кВт. По остальным культурам пропускную способность паспорт не регламентирует: слишком многое решает состояние вороха - влажность, фракционный состав, форма семян и их поверхность. Работает нория так: забирает материал из приемного бункера и выдает его на высоте выгрузки - в бункер, в тару либо на машину, которая стоит в технологической линии следующей.

Под какой материал она сделана

Речь о материале, который травмировать нельзя: о семенных партиях, уже протравленном зерне, подсолнечнике, кукурузе, крупяных культурах. После НЗ-10 оболочка остается без микротрещин и сколов, дробления тоже нет. Отсюда и области применения - участки семенные и селекционные, протравливание, фасовка готовых партий: всюду, где зерновой материал надо непрерывно поднимать по вертикали и нельзя повредить.

Что значит «тихоходная»

Скорость ленты ограничена: 0,8 м/с и не более. Обычная нория - черпающе-бросающая - устроена иначе. Ее ковш на скорости выбрасывает зерно в разгрузочный патрубок, и материал ударяется о стенки головки, зерно бьется о зерно. Итог - обрушенные и обитые семена, трещиноватость, дробленка. У НЗ-10 выброса нет вообще: содержимое ковша ссыпается через его кромку.

Вторая половина решения спрятана в форме ковша: с обратной стороны он выполнен в виде лотка. Лоток принимает ссыпающийся материал и уводит его к выгрузке, не давая зерну рассыпаться в головке и скатиться обратно в шахту. За счет этого просыпание внутри головки минимально.

Развернутое сравнение обеих схем - в отдельной статье о тихоходной и быстроходной нориях.

НЗ-10 в хозяйствах Липецкой области

Паспортные 10 т/ч замерены на пшенице, так что для озимой пшеницы, которую сеют липецкие хозяйства, это прямой ориентир. Для ячменя, рапса, подсолнечника и кукурузы цифра зависит от состояния вороха. Зато подсолнечник и кукуруза - как раз те культуры, которые НЗ-10 поднимает без сколов и дробления. Узлы нории едут из Луганска транспортной компанией на терминал в Липецке (Промышленный проезд, вл. 1) или прямо в хозяйство. Фундамент к ее приезду готовить не надо.

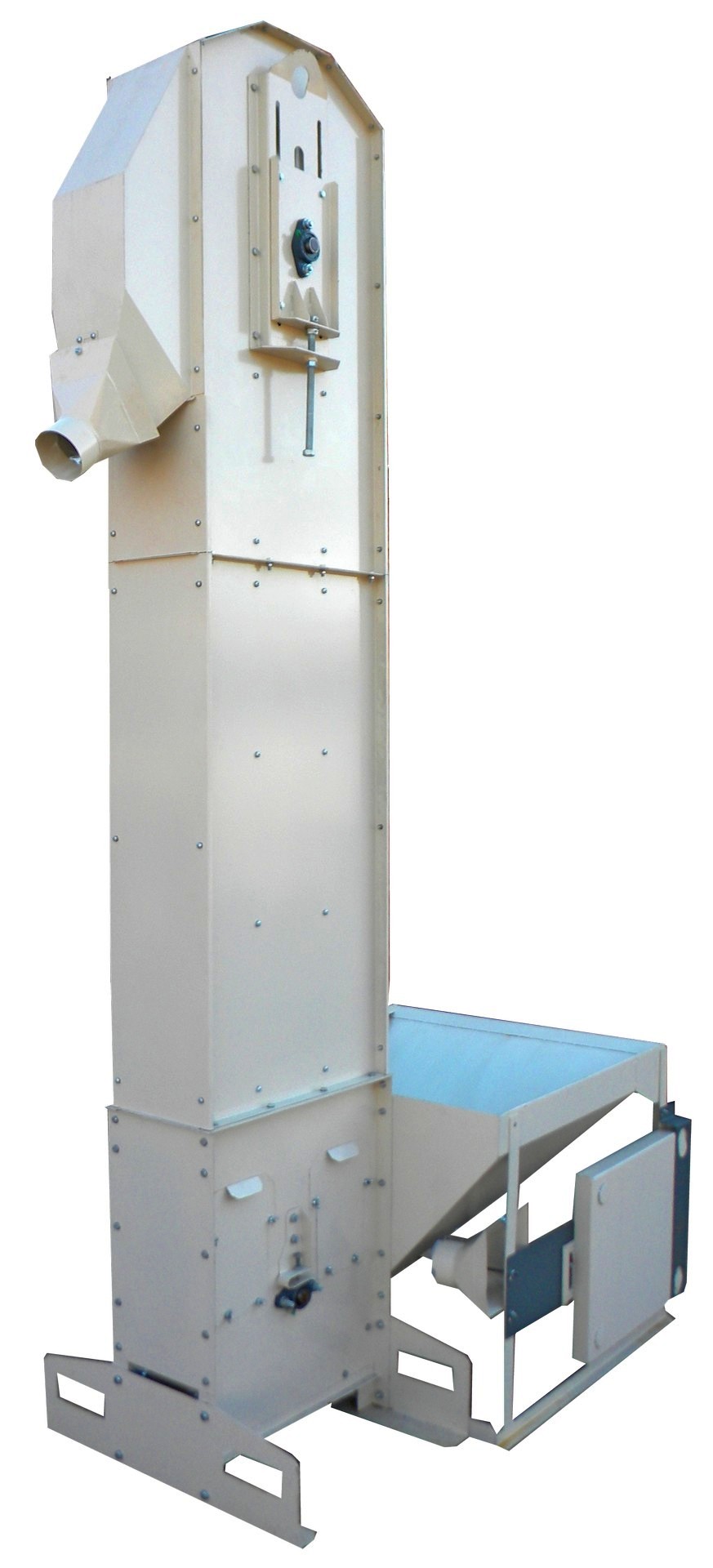

Устройство нории

На место нория приходит набором готовых узлов:

• Приемный бункер - вместимость 110 л, шибер-дозатор ручной.
• Башмак (основание) - здесь находится привод ленты: мотор-редуктор с приводным барабаном.
• Нижняя секция шахты - на нее вынесен пульт управления.
• Верхняя головка - барабан, окно ревизии, лоток выгрузки и винтовой механизм, которым натягивают ленту.
• Тяговая лента, на которой закреплены ковши.

В качестве тягового органа взята норийная лента БКНЛ-65: ширина 150 мм, 4 слоя. Ковши держатся на болтах, шаг между ними - 160 мм, вместимость каждого - 0,8 л. Порции получаются небольшими, зато идут часто - так набирается поток.

Несколько деталей конструкции заслуживают отдельного упоминания:

• Жесткость дает корпус: секции самонесущие, и сварная станина нории не понадобилась.
• На листовые детали (секции, ковши) идет холоднокатаная сталь 1,2 мм.
• Опоры осей барабанов - роликовые подшипники, самоцентрирующиеся.
• Механизм, натягивающий ленту, - винтовой, класс прочности повышенный.
• Приводной барабан осматривают через быстросъемные окна в боковой панели башмака. Снизу у башмака люк, тоже быстросъемный, и поддон, который выдвигается: перед другим материалом башмак вычищают, ничего не разбирая.
• Обод у приводного барабана не сплошной, а решетчатый. Ребра обода в контакте с лентой складываются в наклонные каналы, и семена, оказавшиеся внутри барабана, выходят по ним наружу целыми.
• Для разгрузки есть насадки: к ним подходят трубы диаметром 110 мм.

Установка и перестановка

Под НЗ-10 не льют бетон и не копают: фундамента у нее нет. Ее ставят на асфальтовый или бетонный пол, лишь бы он был ровным, - это может быть склад, ангар, крытый ток, площадка элеватора. Размеры нории - 2120 x 1290 x 3160 мм. Весит она не более 210 кг. Без переходника загрузочная высота составляет 2 250 мм.

Погрузчик берет норию вилами за прямоугольные окна, которые сделаны в опорах башмака. Так ее и переставляют по цеху, и перевозят - стоя, без разборки. Интенсивность, с которой наполняются ковши, задают вручную, шибером-дозатором бункера: смотрят на реальный поток вороха и на то, сколько способна принять следующая машина линии.

Нория с переключателем потоков

Линия протравливания семян использует НЗ-10 в двух местах. Сначала - на входе, где нория подает семена наверх, в протравливатель-инкрустатор Клен-ПСБ-10. Здесь ей в пару дают увеличенный приемный бункер: он играет роль промежуточной емкости, из которой поток в барабан идет ровно.

Потом - на выгрузке. Машина там та же, только к ней добавлен переключатель потока. Приемников два, и зерно оператор пускает в них поочередно: один заполняется, из-под другого тем временем убирают полную тару и ставят новую. Пройдя переключатель, обработанный материал оказывается в устройстве загрузки биг-бэг. Протравливатель все это время не выключают - режим у него непрерывный, и замена контейнера линию не останавливает.

Где работает НЗ-10

• станции подготовки семян;
• элеваторы и хлебоприемные пункты;
• комплексы зерноочистки типа ЗАВ;
• сушильные комплексы КЗС;
• селекционные и семенные станции;
• маслоэкстракционные производства;
• комбикормовые и мукомольные предприятия;
• фермерские хозяйства.

Способов загрузки три, и приемный бункер подходит под любой: ленточный конвейер, мягкие контейнеры биг-бэг, ручная засыпка из мешков. Если нужна тележка для контейнеров биг-бэг, завод поставит ее к нории отдельным заказом. На ней пустой контейнер висит, пока наполняется, и на ней же уезжает полным.

Патент

Нория запатентована: патент РФ RU 2 737 177 C1 защищает ее конструкцию.

Сообщите культуру и то, какой поток требуется поднимать. Подскажем, какое исполнение НЗ-10 взять и нужен ли переключатель потоков, назовем цену. Производство - в Луганске, отгрузка - по России.
