Линия протравливания семян

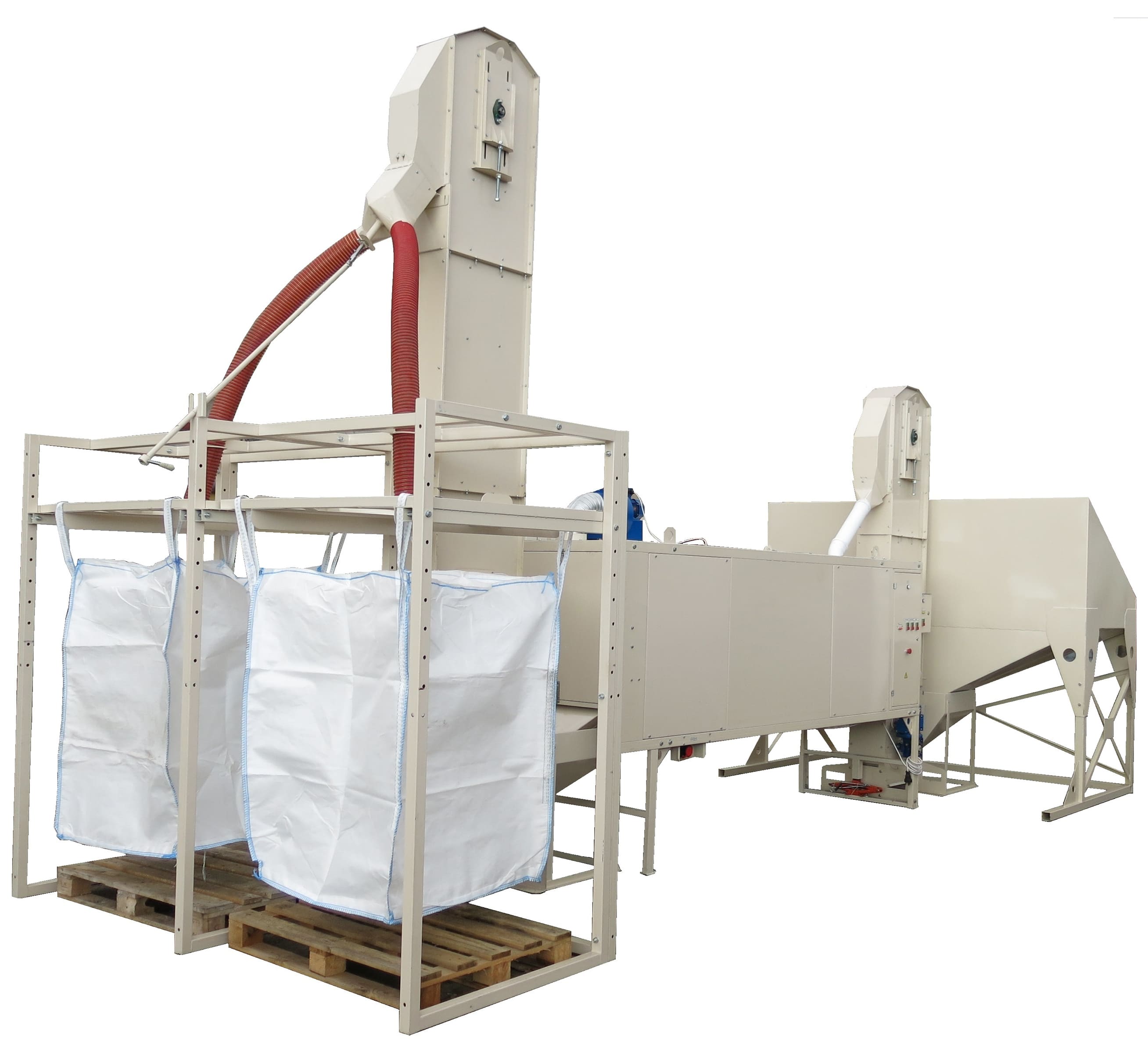

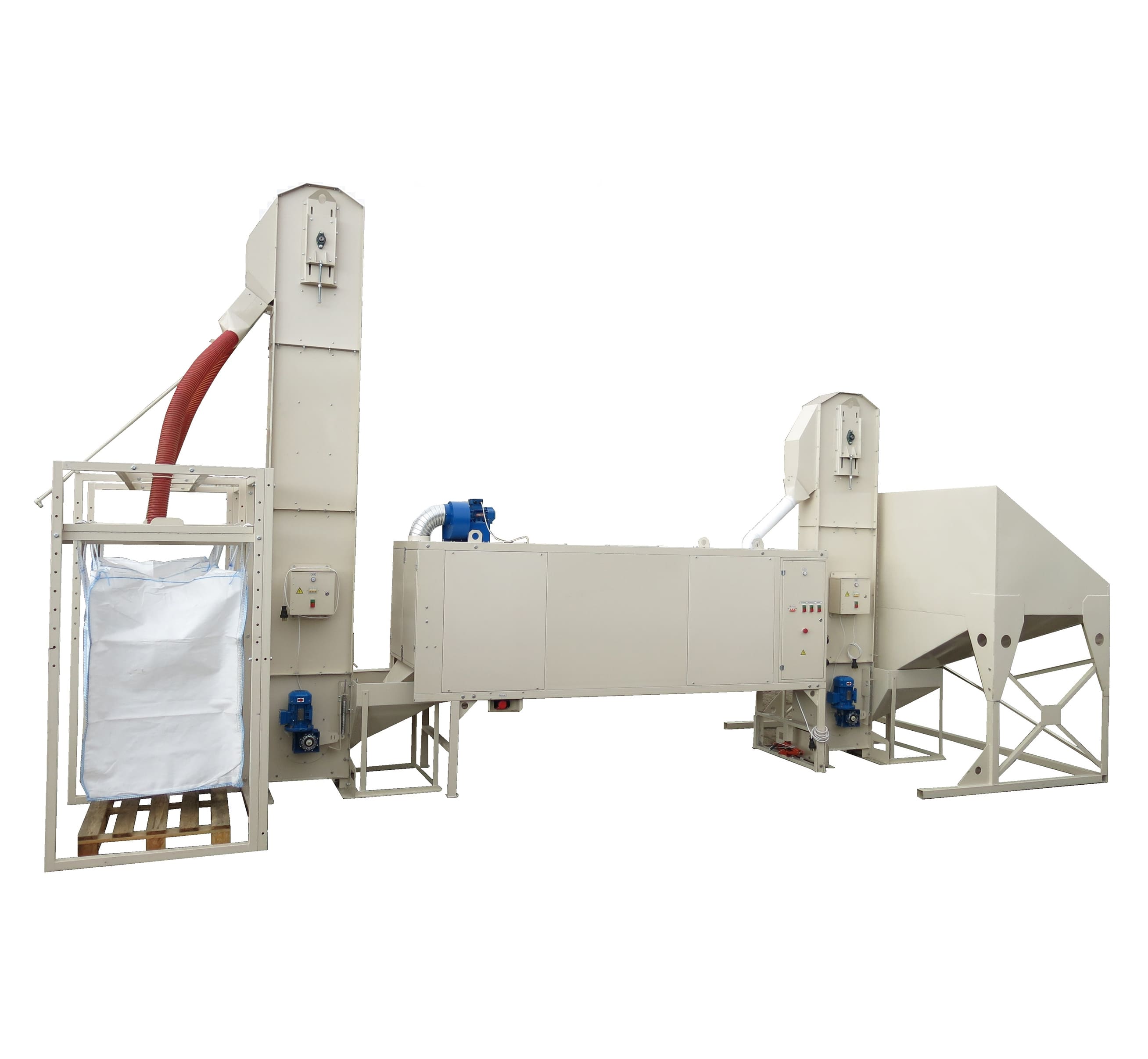

Линия протравливания семян - стационарный комплекс: семенной материал идет через него без остановок и получает протравливающий препарат или инкрустирующий состав. Рассчитан комплекс на поток до 10 т/ч. Все машины в нем выпускает завод «Клен». Это протравливатель-инкрустатор Клен-ПСБ-10 с баком рабочего раствора, приемный бункер, пара тихоходных норий НЗ-10 и оснастка для биг-бэгов.

Замысел у конструкции один: пока партия идет от бункера к биг-бэгу, оболочка и зародыш семени должны остаться целыми. Поэтому наверх семена подают тихоходные нории - ковши у них разгружаются гравитационно, а не центробежно, и лента движется не быстрее 0,8 м/с. По той же причине препарат распределяет вращающийся барабан, а шнека и лопастного смесителя в линии нет. В семеноводстве это принципиальный момент: семена с микротрещинами и обрушенной оболочкой всходят хуже.

Набор узлов подбирается под задачу заказчика. Учитывают культуру, суточный объем обработки, то, как подается ворох, и схему отгрузки. Оборудование модульное; под монтаж не делают ни фундамента, ни приямков и обходятся без строительных работ.

Где семена обычно травмируются и как это решено

Главное место, где материал получает травмы после уборки, - подъем. У быстроходной нории разгрузка центробежная: ковш выбрасывает зерно, и оно бьется о головку. Так появляются дробление, сколы и трещиноватость, особенно заметные на кукурузе, подсолнечнике и крупноплодных бобовых. НЗ-10 устроена наоборот. Ковш в ней переворачивается и ссыпает семена в лоток, скорость при этом - до 0,8 м/с. Как сделаны ковш и башмак, показано на странице тихоходной нории НЗ-10, а чем одна схема подъема отличается от другой - в статье о сравнении тихоходной и быстроходной норий.

Второй источник травм - узел, в котором наносится препарат. Шнек и лопастной смеситель двигают семя принудительно: оно зажимается между стенкой и рабочим органом. В Клен-ПСБ-10 семена перемешивает барабан. Корпус барабана вращается, слой пересыпается сам, и оболочка не испытывает силового воздействия, пока на нее ложится препарат.

Третий фактор - сколько раз материал переваливают. В этой линии перевалок две: бункер - протравливатель и протравливатель - контейнер. Промежуточных емкостей нет, вручную ничего не пересыпают, и после барабана обработанная партия сразу оказывается в биг-бэге.

Узлы линии

Линия собрана из серийных машин, и каждая поставляется с собственным паспортом и руководством по эксплуатации. Любой узел продается и отдельно, вне линии он тоже работает. Нория с тем же успехом подает зерно в бункер хранения или на сепаратор, а устройство для загрузки биг-бэгов ставят под выгрузку любого другого оборудования. Протравливатель без линии использовать тоже можно, только по паспорту подача в барабан должна быть равномерной. Паспорт советует подавать семена тихоходной норией, а брать их из промежуточного бункера.

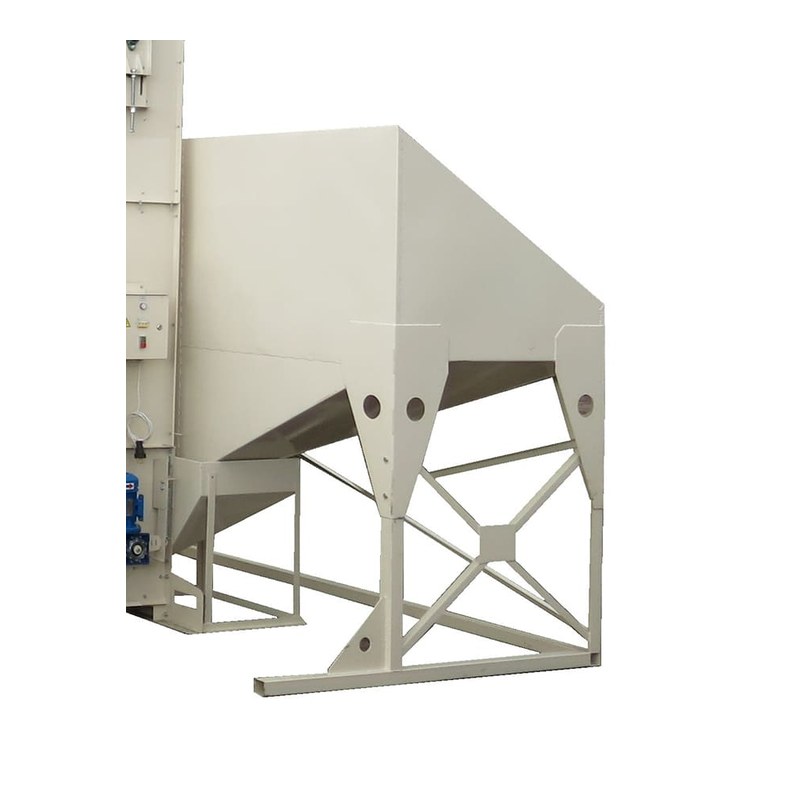

Приемный бункер увеличенного объема

В бункер помещается 2,7 куб. м семян. С таким запасом на входе линия не привязана к тому, как часто подвозят материал, и поток получается ровным. Для дозирования это важно: расход препарата выставляют в литрах в час, и при рваной подаче норма на тонну сбивается.

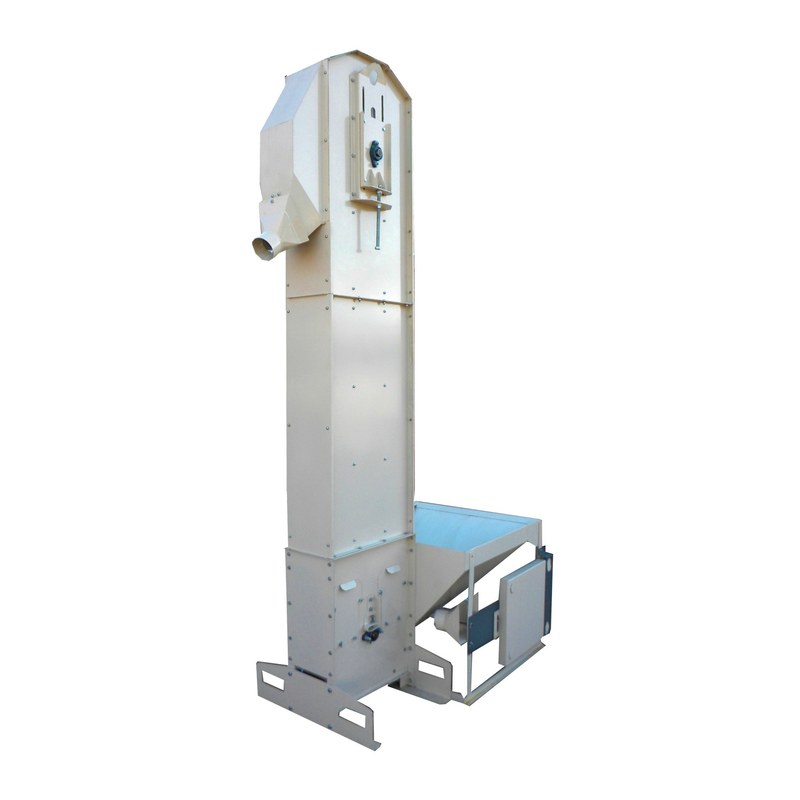

Тихоходная нория НЗ-10: загрузка

Эта нория стоит на загрузке: берет семена из бункера и поднимает к загрузочному устройству протравливателя. Она выдает до 10 т/ч при скорости ленты до 0,8 м/с, установленная мощность - 1,5 кВт. Конструкция запатентована: RU 2 737 177 C1.

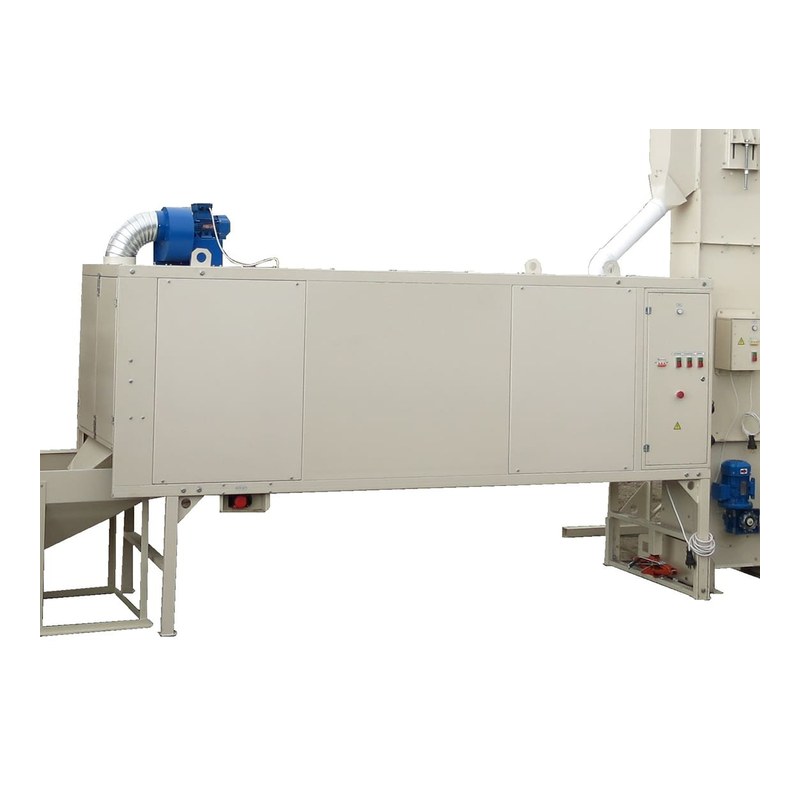

Клен-ПСБ-10, протравливатель-инкрустатор

Машина барабанная, работает непрерывно, обработка семян - влажная. При протравливании производительность до 10 т/ч, при инкрустации - до 2 т/ч. Сначала препарат попадает на семена из распылителя на входе, а окончательно его распределяет вращающийся барабан (диаметр 750 мм). В сборе изделие весит до 506 кг и потребляет не более 1,9 кВт.

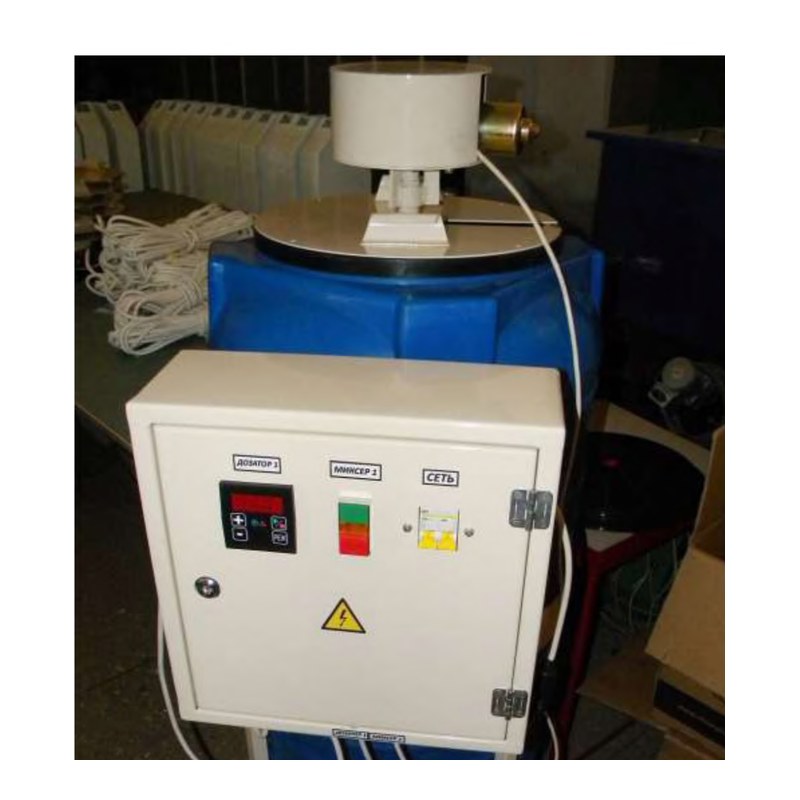

Бак-дозатор для препарата и инокулянта

Бак пластиковый, на 200 л, стоит на сварной раме. С ним идут погружной миксер, насос-дозатор и пульт управления. Пока обрабатывается партия, миксер не дает компонентам препарата осесть на дно. Насос перистальтический, с шаговым двигателем; заданный расход он держит в диапазоне от 0,0 до 99,9 л/ч, шаг настройки - 0,1 л/ч. Когда инокулянт и препарат вносят по отдельности, линию комплектуют вторым баком.

Нория НЗ-10 с переключателем потоков

Вторая нория стоит после барабана: принимает обработанные семена и подает их на затаривание. Переключатель потоков - не отдельная машина, а исполнение все той же НЗ-10. С его помощью выгрузку переводят между двумя подвешенными контейнерами, биг-бэги наполняются по очереди, и на время замены тары линия не останавливается.

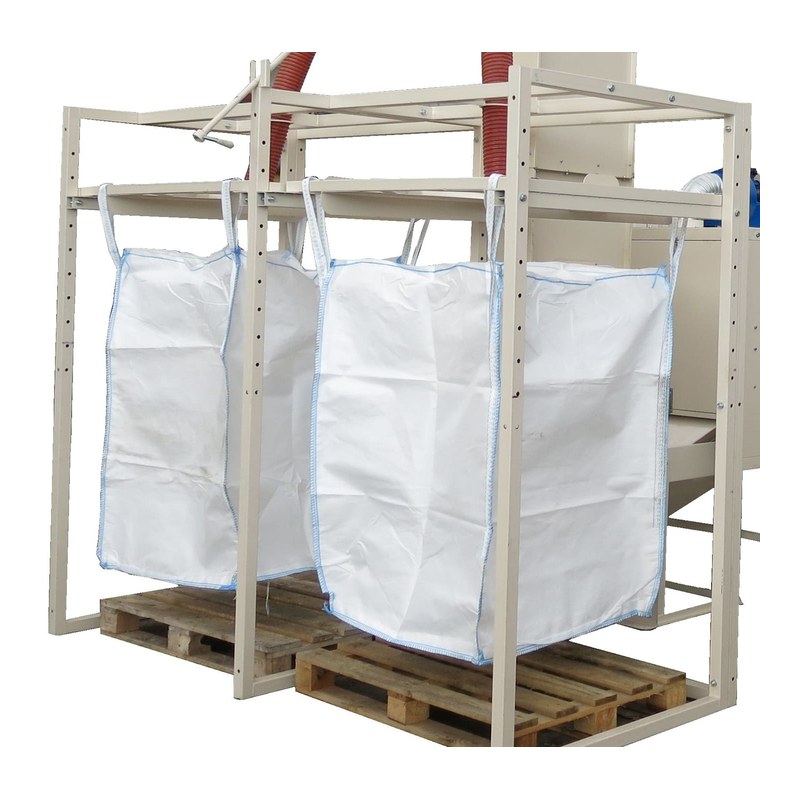

Устройство для загрузки биг-бэгов

По сути, это рама с подвесом, которая стоит под выгрузкой нории. Контейнер цепляют за петли, и семена идут в него самотеком. К полу раму не крепят и при необходимости переносят вместе с остальными узлами. Промежуточная тара при такой схеме не требуется.

Как семена идут по линии

На вход идет материал после линии очистки семян, то есть уже очищенный и откалиброванный. Его засыпают в приемный бункер. Оттуда семена самотеком проходят через проходное окно в ковши нории; сечение этого окна устанавливают шибером бункера.

Нория - тихоходная - поднимает их до загрузочной высоты протравливателя. Наверху, в головке, ковш материал не выбрасывает. Он переворачивается, и семена ссыпаются в разгрузочный лоток.

Первым семена встречает распылитель: он закреплен на приемном бункере протравливателя и наносит препарат еще до барабана. Раствор из бака подает перистальтический насос с шаговым двигателем. Норму задают на пульте бака-дозатора, точность - десятые доли литра в час. Если поставщик препарата не дал своей нормы, берут расчетную по паспорту: на 1 т семян - 10 л жидкости. Порошковый препарат сначала разводят отдельно, а в бак заливают уже готовый раствор, причем через сито с ячейкой не крупнее 0,5 мм: без него распылитель засоряется. Перед пуском в баке должно быть минимум 10 л; миксер минуту гоняют, потом он работает постоянно. О том, как считать норму для своей культуры и препарата, есть статья «Норма расхода рабочего раствора».

Затем материал попадает в барабан - тот самый, диаметром 750 мм. Барабан вращается, слой пересыпается, и препарат раскатывается по поверхности семени. Время, которое семена проводят внутри, регулируют наклоном рамы: опоры у нее регулируемые, а уклон оси барабана определяет, быстро или медленно партия пройдет через машину. Как именно настроить, паспорт оставляет на усмотрение агронома-семеновода. Этим же уклоном включают режим инкрустации, и по паспорту в нем линия дает до 2 т/ч.

Обработанные семена забирает вторая нория и подает наверх, на затаривание. Выгрузку переключают с одного контейнера на другой: полный биг-бэг отцепляют и вывозят тележкой для биг-бэга, а второй в это время наполняется. Простоев из-за перецепки тары нет.

Что важно для хозяйств Липецкой области

Для липецких хозяйств линия на 10 т/ч - это в первую очередь семена озимой пшеницы и ячменя. Но в области сеют также подсолнечник и кукурузу, а на них сколы и трещины от быстроходной нории заметны особенно хорошо, поэтому тихоходный подъем и барабанное перемешивание тут к месту. Узлы линии едут из Луганска транспортной компанией на терминал в Липецке (Промышленный проезд, вл. 1) или сразу на площадку хозяйства. Фундамент к их приезду готовить не нужно.

Один бак или два

Линию поставляем в двух базовых комплектациях.

• С одним бак-дозатором. Это базовый вариант: на 200 л рабочего раствора, с собственным дозирующим узлом.
• С двумя бак-дозаторами. Второй бак получает отдельный насос-дозатор, и норма расхода на нем настраивается своя.

Когда нужен второй бак? Во-первых, если состав двухкомпонентный и его компоненты нельзя держать в одной емкости. Во-вторых, если обработка идет без пауз: одна партия в работе, а во втором баке в это время готовят новый замес. Оба случая разобраны подробно на странице про бак-дозатор жидкого инокулянта.

Итоговый набор узлов уточняется во время расчета - он зависит от культуры, суточного объема обработки и схемы отгрузки. Стоимость и срок поставки называем для той комплектации, которая получится под вашу задачу.

Что подготовить на площадке

• Пол: ровный, из бетона или асфальта. Фундамент, земляные работы и анкеры не понадобятся. Нужно только, чтобы основание держало вес машин - 506 кг у протравливателя с баком-дозатором и 210 кг у нории.
• Электричество: 3-фазная сеть 380 В. В сумме узлы потребляют около 5 кВт.
• Высота: над норией должно оставаться свободное место, габаритная высота самой машины - 3 160 мм.
• Вытяжка: вентилятор у протравливателя собственный. Если помещение закрытое, выходной патрубок вентилятора соединяют с системой вентиляции, и выхлоп не остается в цехе.
• Свободное место: чтобы подавать материал к приемному бункеру и вывозить полные биг-бэги.

Линия модульно-секционная, поэтому ни проекта, ни строительных работ для сборки не нужно. При перепланировке норию не разбирают - ее целиком переносит вилочный погрузчик. Переходя на другую культуру, чистят башмак нории: в нем для этого есть люк с выдвижным поддоном. Когда работа закончена, чистой водой промывают барабан протравливателя, бак и насос-дозатор.

Линия в работе: видео

Завод выложил на своем канале съемки работающей линии. Обратите внимание на темп подачи, на то, как ведут себя семена на выгрузке нории, и на наполнение контейнеров.

Вторая запись сделана на той же линии.

Чтобы мы посчитали линию, опишите культуру, объем обработки и площадку. По этим данным определим состав и комплектацию и назовем цену.
